垂直物流枢纽｜提升机与四向穿梭车协同应用

行业数据显示，多层立体库70%跨层接驳故障，源于提升机平层偏差、联锁失效、设备适配度不足；适配分层作业提升机，可将托盘接驳故障率降至1%以内，是中小型中高楼层密集立体库标准化垂直物流核心装备。

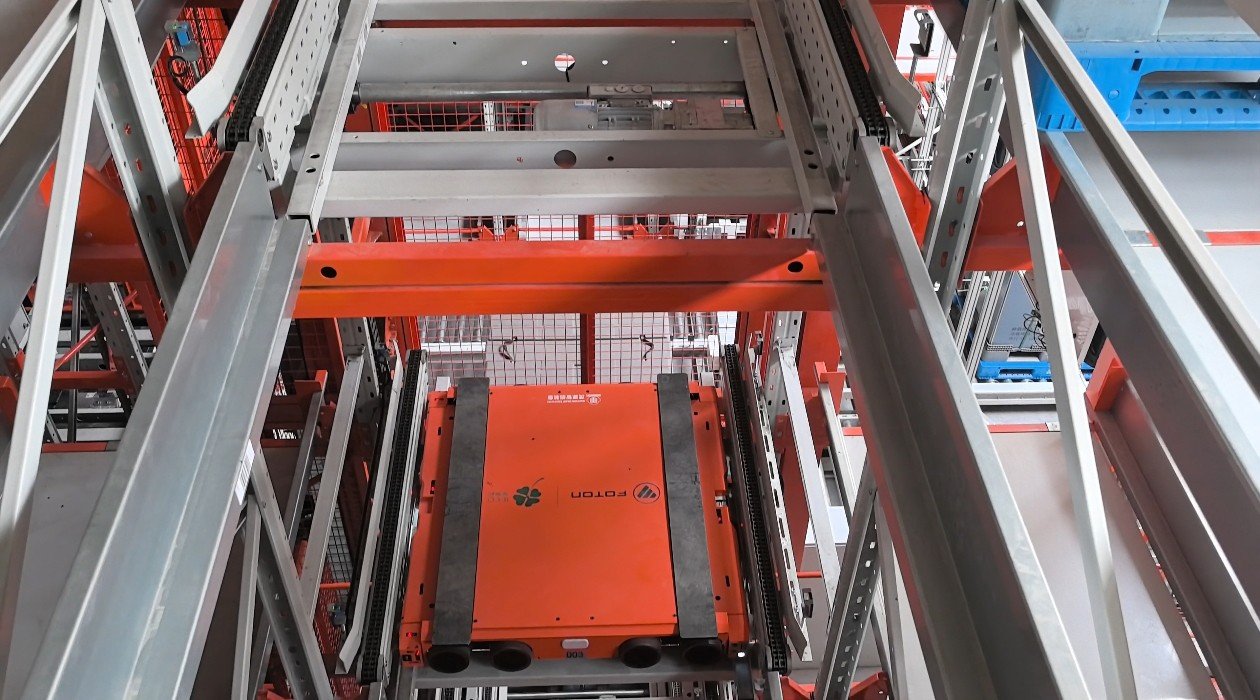

四向穿梭车单层值守，完成库区X、Y平面全域柔性存取搬运；提升机专职负责货物Z轴垂直跨层转运，两类设备分工独立、系统联动，搭建三维无人自动化物流链路。

设备核心定义与工况参数

提升机是对接WMS/WCS仓储调度系统、专属转运整托盘货物的重载垂直输送设备，适配自动化立体库专属工况。作业模式为货物分离式，轿厢仅承载托盘及货品；采用链条驱动，沿井道完成上下往复转运。

标准工况参数：载重800kg-2000kg，定制重载可达2500kg；升降速度0.2-0.5m/s变频可调，平层精度≤±2mm，整机防护等级IP54，适配工业仓储多粉尘、常态化连续作业环境。

模块化整机结构组成

一体化机电集成装备，六大标准化模块适配货架、楼层输送线与四向车接驳工位，结构精简、维保便捷，支持24小时无人自动化作业。

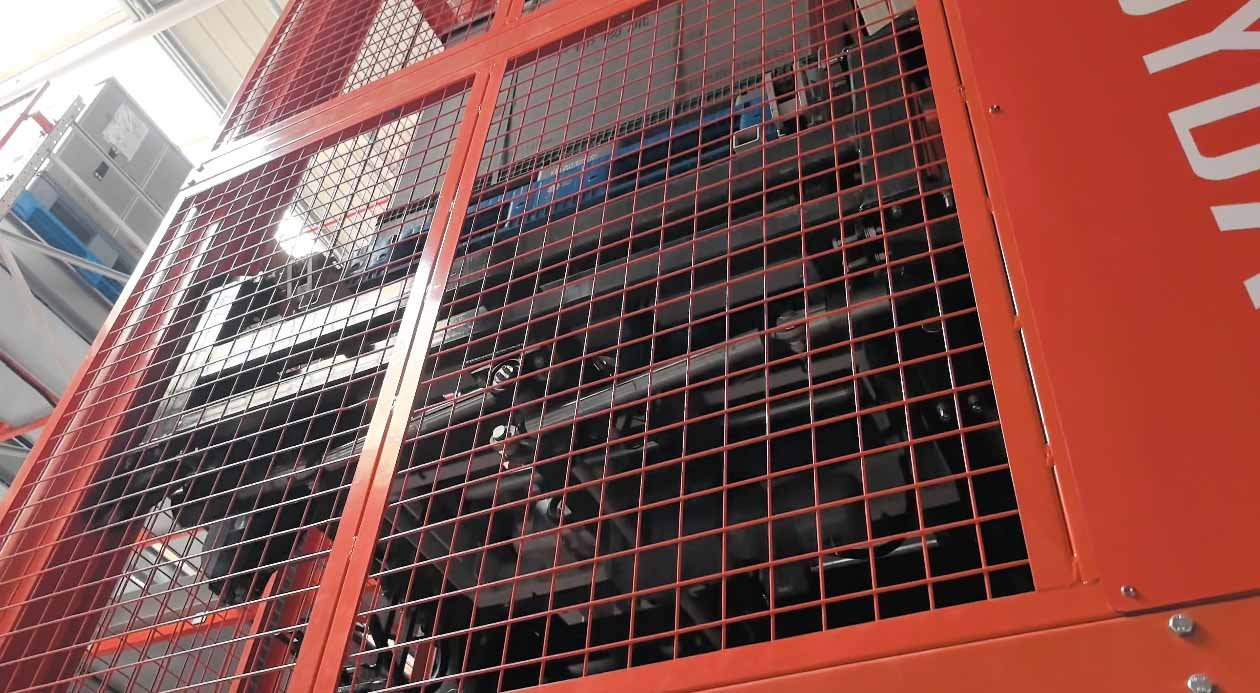

承重封闭式框架：重型型钢焊接成型，重载运行无形变，集成竖向导轨、侧边检修平台、全封闭防护外罩，整体垂直度误差≤1mm/m，隔离作业区域，满足仓储安全施工规范。

载货专用轿厢：托盘专属承载平台，台面集成输送辊道，支持托盘自动进出；四周加装限位挡边、防滑止移挡板，固定托盘位置，专一适配整托盘转运。

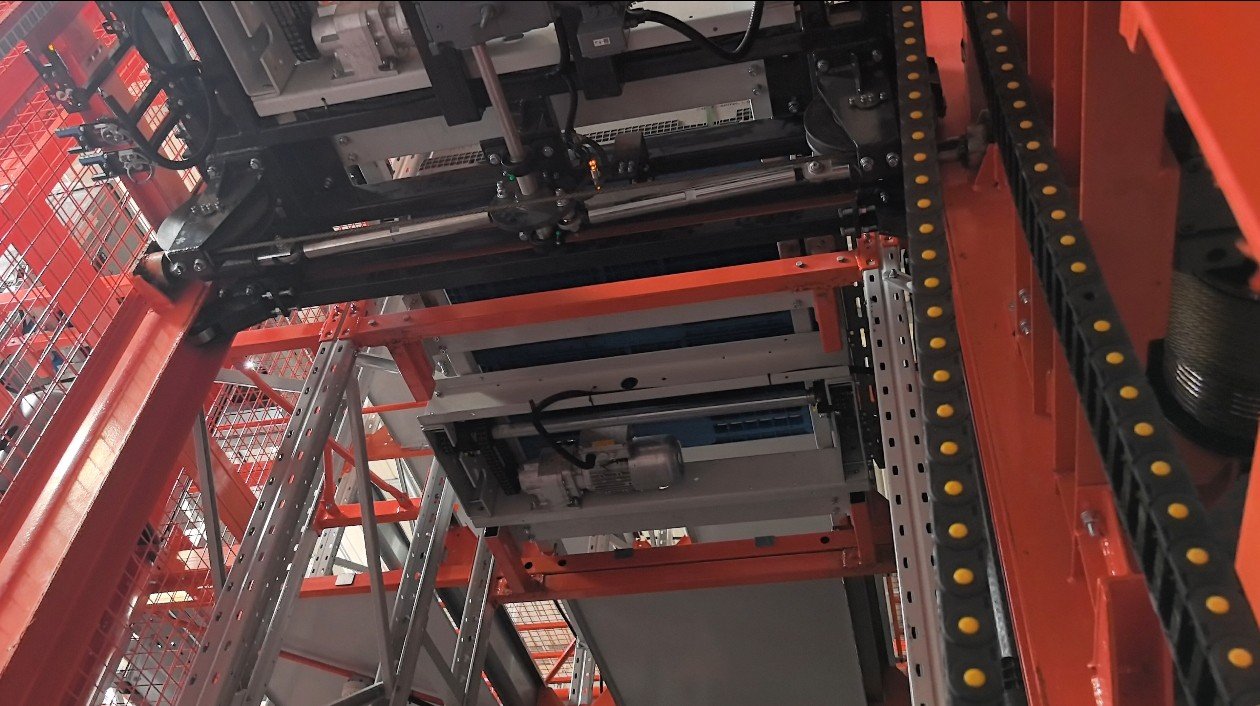

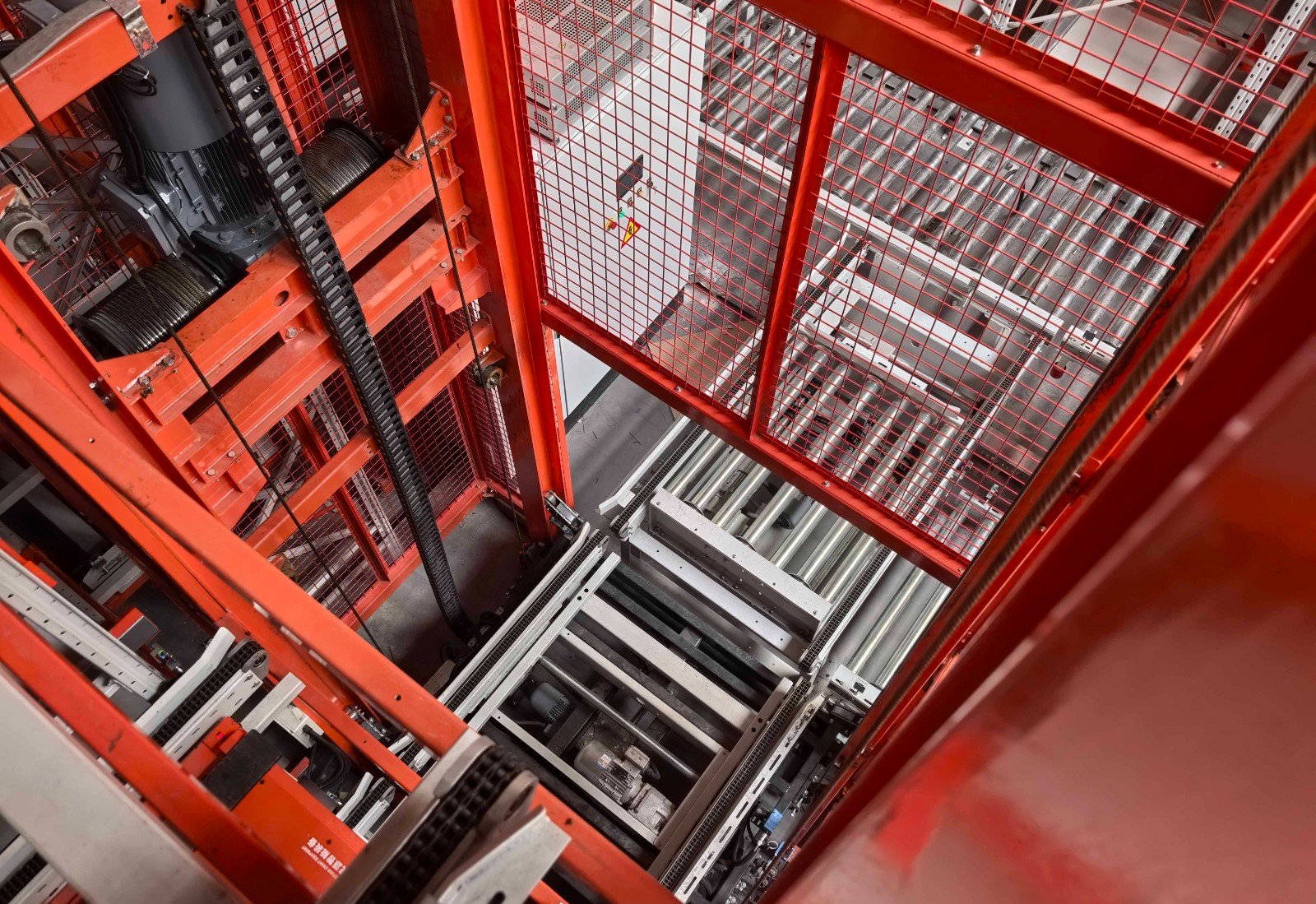

链条变频驱动机构：设备核心动力单元，由变频减速电机、双侧同步板式传动链、重力逆止器组成，保障双侧链条同步传动，规避运行偏移。  竖向导向限位机构：轿厢双侧配置耐磨导向轮与精密导轨，全行程约束水平偏移，运行摆动量≤1.5mm，保障每层停靠平整度，实现轿厢与楼层辊道无缝对接。

楼层联锁接驳机构：每层出入口配置电控互锁门、弹性搭接板、多级光电传感器，形成三重联锁：轿厢未精准平层、楼层门无法开启；防护门未闭合、提升机禁止升降；出入口检测异物，设备即刻自锁停机。  PLC电控通讯模块：搭载工业独立PLC控制器，以太网接口无缝对接库区WCS系统，实时同步轿厢位置、货物状态、故障信息，联动楼层四向车完成协同作业。

运行原理与协同作业流程

整库遵循分层值守、货机分离核心逻辑，四向车固守单层存取，提升机专职跨层转运，WCS系统闭环联动，入库标准化流程如下。

指令校验：WMS下发跨层入库任务，WCS核验提升机、目标工位、单层四向车全部空闲，动线无冲突后下发作业指令；

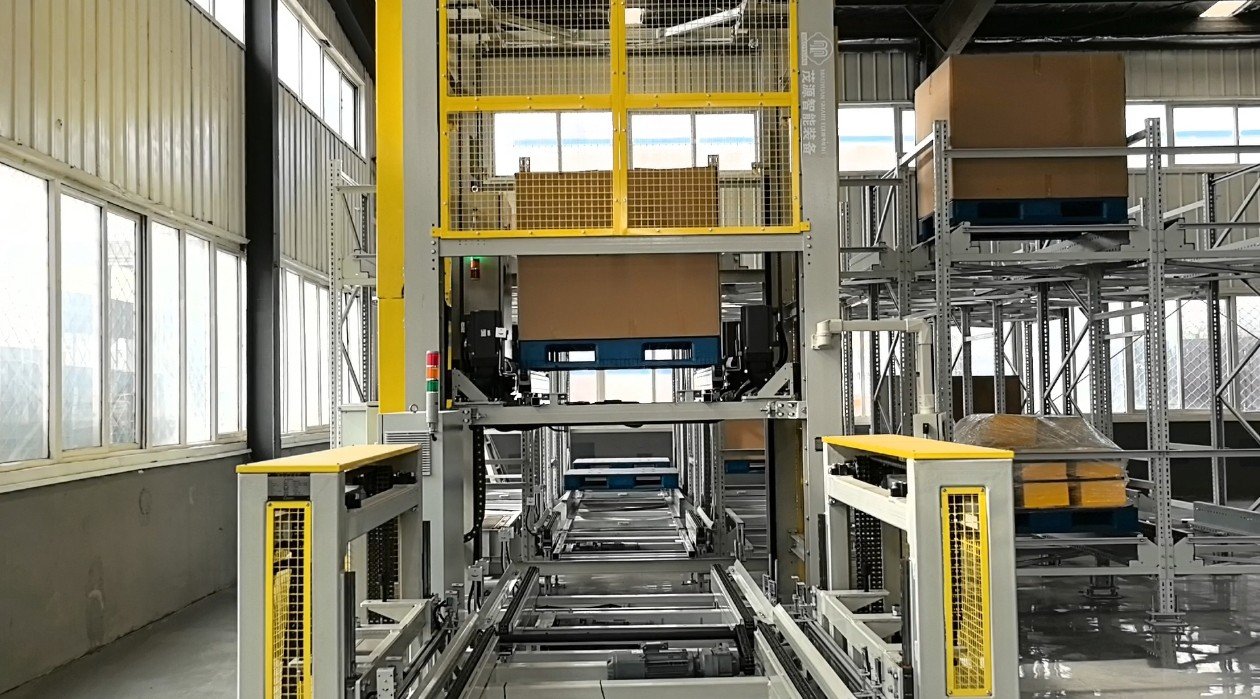

轿厢对位：提升机空载抵达入库楼层，毫米级平层后防护门开启，输送线送入托盘，光电核验货物就位；  垂直转运：楼层门闭合自锁，变频链条驱动轿厢匀速升降，临近楼层自动减速缓停，精准平层对位；

楼层接驳：目标楼层门开启，轿厢辊道输出托盘，本层值守四向车承接货物，完成上架存储；

任务闭环：托盘驶离轿厢后，提升机空载回归待机点位，上传作业信号，等待下一指令，全程无人介入。

四重闭环安全防护体系

针对重载往复作业风险，设备搭建机械、电气、传感、软件四重层级防护，规避冲顶、坠梯、货品坠落、设备碰撞隐患。

机械硬核防护：轿厢上下端加装机械限位+液压缓冲器，物理防范冲顶、坠底；双侧链条配置独立防断链自锁构件，断链瞬时锁止轿厢；搭配重力逆止器、轿厢防撞挡板，杜绝溜梯、托盘位移。

电气全域制动：驱动电机配备断电电磁制动器，失电即刻锁止链轮；全域布设机身、楼层、中控三级急停开关；电控实时监测电机过载、缺相故障，负载异常即刻停机护机。

传感联锁防护：门体联动互锁，门体未闭合禁止升降；不达±2mm平层精度禁止开门；轿厢货物未清空禁止启停，红外异物检测联动自锁。

上位软件防护：WCS单井道任务互锁，同一轿厢仅执行单向作业，规避动线冲突；故障自动锁机、暂缓派单，分级上传代码，降低运维难度。

与四向穿梭车核心适配要点

货机分离作业模式下，四项指标直接决定整库联动效率，为项目落地硬性标准：

接驳标高同源：三方接驳高差≤1mm，保障托盘转运无颠簸卡顿；

作业节拍匹配：提升机启停、辊道速度适配四向车存取节奏，减少设备空置等待；

载荷安全冗余：载重≥托盘重量1.25倍，适配旺季重载冲击工况；

通讯协议互通：控制系统信号实时交互，实现全域智能调度。

行业结语

四向穿梭车构建平面柔性仓储链路，提升机搭建垂直流通链路，二者分离联动作业，具备造价可控、运维简易、故障点位少、动线简洁优势。依托成熟链条传动、全闭环联锁防护技术，该提升机适配智能制造原料成品库、食品冷链、新能源仓储等多场景，是现阶段四向车密集立体库适配性、性价比最优的垂直物流枢纽装备。
